Menggunakan Rotary Drum Filter

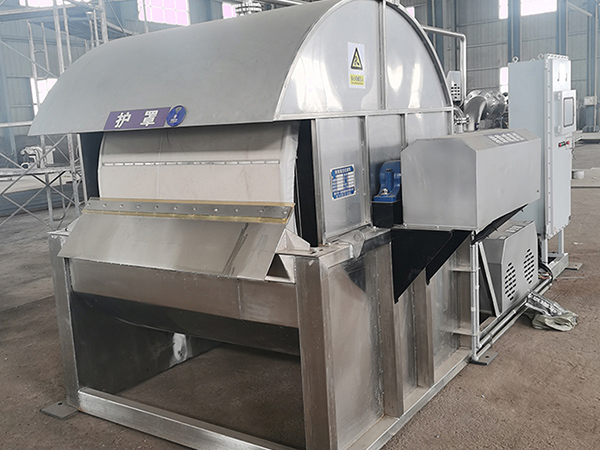

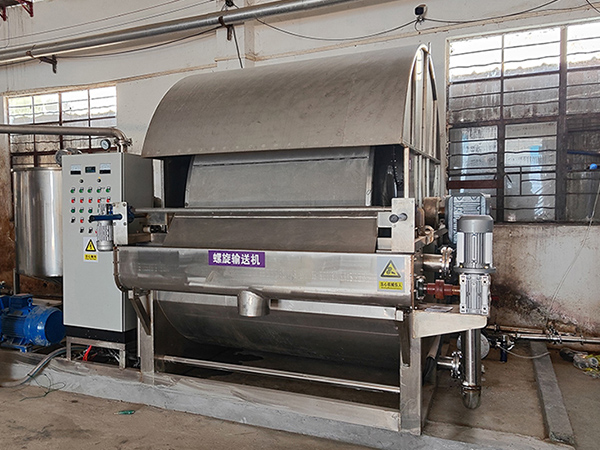

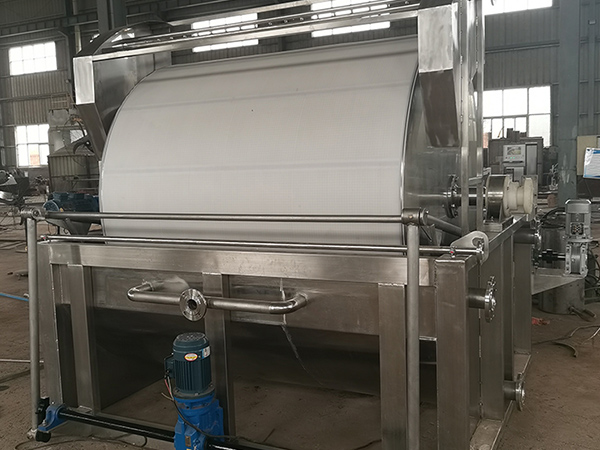

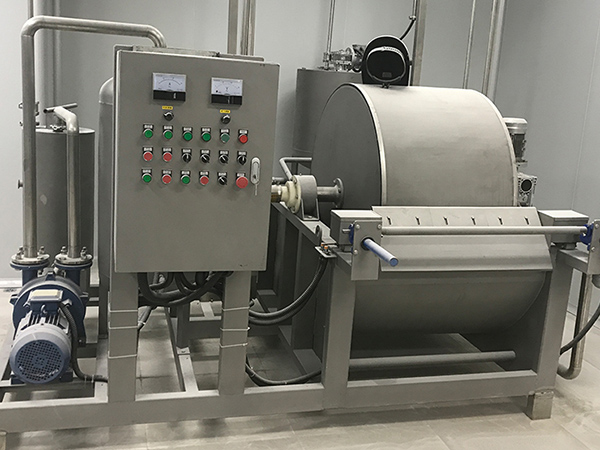

adalah perangkat pemisahan cairan padat yang mengandalkan aspirasi vakum sebagai kekuatan pendorong, dan komponen intinya adalah benang berputar silinder yang dapat berputar terus-menerus. Perangkat ini menggunakan gerakan berputar benang berputar untuk mendorong media filter yang menutupi permukaan untuk menyelesaikan serangkaian langkah-langkah operasi kunci dalam urutan. Dari filtrasi awal suspensi, hingga pencucian mendalam dari filter kue, hingga penghapusan pengasapan yang kuat dari air berlebih, dan akhirnya menyadari penghapusan otomatis residu filter yang dilepas. Seri proses ini terhubung dengan lancar dalam rotasi terus-menerus dari stok berputar, membentuk mode produksi siklus yang efisien dan stabil. Hal ini sangat cocok untuk kimia, makanan, perawatan farmasi dan skenario industri lainnya yang membutuhkan skala besar, proses terus-menerus dari bahan suspenSpesifikasi Rotary Filter

Prinsip kerja

Mekanisme kerja filter vakum rotasi didasarkan pada efek sinergis tekanan vakum negatif dan rotasi tali rotasi, yang mewujudkan pemisahan solid-liquid yang efisien dari suspensi melalui sirkulasi dinamis, dan proses operasi lengkapnya termasuk.

Tahap Filter Vakuum

Stok berputar memasuki suspensi, sistem vakum membuat perbedaan tekanan antara dua sisi kain filter, fase cair menembus kain filter dan memasuki stok berputar, dan fase padat dipertahankan untuk membentuk kue filter.

01 yang

Mencuci kembali

Setelah untaian berputar keluar dari permukaan filter dengan kue filter, cairan pencucian menembus kue filter dengan menyemprotkan atau menenggelamkan, dan aspirasi vakum menarik keluar kotoran yang larut untuk mewujudkan pembersihan mendalam.

02 yang

Vakuum kering

Trompet terus berputar ke area pengeringan, memperkuat efek vakum untuk menghapus fase cairan sisa di saluran kapiler kue filter, mengurangi kandungan kelembaban.

03 yang

Mekanik Pembersihan

Ketika drum memasuki area unloading, vakum dilepaskan dan dikombinasikan dengan kompresi udara blowback atau scraper stripping, sehingga filter kue benar-benar dihapus ke hopper.

04 yang

Regenerasi kain filter

Setelah dilepas, kain filter dipanaskan dengan semprotan tekanan tinggi atau udara terkompresi untuk menghilangkan pori-pori dan partikel sisa permukaan, mengembalikan kinerja filtrasi dan memasuki siklus berikutnya.

05 yang

Strukturnya

Spesifikasi Rotary Filterterutama terdiri dari komponen-komponen utama berikut:

Structure

01. yang

Unit Rotary

Inti peralatan, biasanya silinder logam silinder, permukaan ditutupi padat dengan mikroporos untuk menyerap cairan. pemisahan internal dari sejumlah ruang berbentuk kipas independen untuk mencapai kontrol partisi proses.

02. yang

Filter kain

Lapisan filter yang menutupi permukaan benang berputar, bahan dipilih sesuai dengan karakteristik material, yang digunakan untuk mempertahankan partikel padat.

03. yang

Bahan Tanker

Kontainer suspensi ditempatkan di bawah drum, bagian bawah drum dicelupkan ke dalam tangki dengan kedalaman yang dapat disesuaikan untuk memastikan kontak berkelanjutan dengan material yang akan difilter.

04. yang

Sistem Vakuum

Ini terdiri dari pompa vakum dan tangki vakum, memberikan daya tekanan negatif untuk filtrasi, mencuci dan mengeringkan tahap, dan mendorong cairan untuk menembus kain filter.

05. yang

Peralatan Cuci

Dilengkapi dengan pipa semprot atau tangki penyedutan, yang terletak di area permukaan cairan drum, digunakan untuk menyemprotkan cairan cuci seperti air atau pelarut ke kue filter.

06. yang

Penghapusan Komponen Slag

Termasuk logam / karet scraper dan sistem udara kompresi blowback, efek sinergis kue filter dari permukaan kain filter dihilangkan.

07. yang

Mekanisme transmisi

Dengan motor, reduktor dan grup transmisi gear / chain, menggerakkan drum ke kecepatan rotasi seragam 0,5-3 rpm.

08. yang

Kepala Distribusi

Kepala Distribusi: Valve dinamis yang dipasang di ujung drum, berputar dengan drum, menghubungkan ruang yang berbeda ke sistem vakum atau udara terkontaminasi melalui pipa, mewujudkan pergeseran proses otomatis.

Keuntungan dari rotating drum filter

Operasi Berkelanjutan

Rotasi terus-menerus dari pita berputar untuk mewujudkan otomatisasi seluruh proses filtrasi, mencuci dan pembuangan, yang sangat meningkatkan efisiensi produksi skala besar.

Tingkat otomatisasi yang tinggi

Melalui penyesuaian kecepatan rotasi tali berputar, vakum, dan parameter cairan cuci, ini memastikan kualitas filtrasi yang stabil dan dapat dikendalikan, dan secara signifikan mengurangi ketergantungan pada operasi manual.

Efek pencucian kue yang baik

Ini mendukung desain multi-tahap pencucian terbalik. secara efektif mengurangi residu kotoran larut dalam kue filter untuk memenuhi permintaan untuk produk kemurnian tinggi.

Rangkaian aplikasi yang luas

Ini dapat menangani suspensi konsentrasi dan ukuran partikel yang berbeda, dan sangat cocok untuk sistem bahan dengan konsentrasi menengah dan kinerja penetapan partikel yang baik.

Menggunakan Rotary Vacuum Drum Filter

Filter drum rotasi terutama diterapkan untuk menangani suspensi dengan konsentrasi tinggi, partikel kasar, pembentukan kue yang mudah dan pelepasan yang mudah, dan area aplikasi utama adalah

01 yang

industri kimia

Digunakan untuk produksi pigmen, pewarna, katalis, pupuk, dan soda kaustik, dll, untuk secara efisien memisahkan sistem campuran padat-kapas setelah reaksi.

02 yang

Pengolahan pertambangan

Untuk perlakuan emas, tembaga, besi dan kotoran lainnya, untuk mencapai pemulihan dan purifikasi mineral padat yang efektif.

03 yang

perlindungan lingkungan

Untuk pencetakan dan pewarna air limbah, kotoran kimia dan limbah industri lainnya, untuk mencapai dehidrasi yang efisien dan pemisahan padat-kapas.

04 yang

Produksi farmasi

Dalam proses persiapan API, untuk menyelesaikan proses pemisahan solid-liquid kunci, peralatan harus memenuhi spesifikasi manufaktur sanitasi.

Kesalahan umum dan solusi drum berputar

Filter yang

Fenomena yang salah	Penyebab yang mungkin	Solusi
Kecepatan filtrasi secara tiba-tiba menurun	kain filter tertutup; derajat vakum tidak mencukupi; konsentrasi suspensi terlalu rendah	Mengganti atau membersihkan kain filter; memeriksa apakah pompa vakum berfungsi dengan benar, dan memperbaiki kebocoran udara; menyesuaikan konsentrasi suspensi (misalnya, dengan menambahkan flocculant)
Ketebalan filter kue tidak merata	Trompet berputar berputar terlalu cepat; tingkat cairan di dalam panci tidak stabil; kain filter menyimpang	Mengurangi kecepatan rotasi; menyesuaikan kecepatan pasokan untuk menstabilkan tingkat cairan; mengkalibrasi posisi kain filter dan memeriksa perangkat ketegangan
Kue filter tidak dapat dihapus	Tingkat vakum tidak dipotong tepat pada waktunya; scraper dipakai atau sudutnya tidak cocok; filter kue terlalu kering / terlalu pegangan	Periksa apakah kepala distribusi beralih normal (menutup vakum); ganti scraper atau menyesuaikan sudut; menyesuaikan tingkat vakum atau jumlah cairan cuci
Tingkat vakum yang tidak mencukupi	Kerusakan pompa vakum; kebocoran udara pipa atau ruang; kerusakan kain filter	Memperbaiki pompa vakum; memeriksa koneksi pipa dan penyegelan ruang drum, memperbaiki kebocoran; mengganti kain filter yang rusak
Efek mencuci yang buruk	Aliran cairan cuci yang tidak mencukupi; pipa penyemprotan tertutup; waktu cuci yang terlalu singkat	Meningkatkan kecepatan aliran cairan cuci; membersihkan pipa penyemprotan; mengurangi kecepatan rotasi drum dan memperpanjang waktu cuci
Kebisingan abnormal selama operasi	Lemak; gear transmission/chain looseness atau lubrication yang tidak memadai	Ganti lapisan; tekan komponen transmisi, dan tambahkan minyak pelumas

Dengan secara teratur memeriksa kondisi kain filter, ketegangan sistem vakum, dan kelelahan komponen transmisi, terjadinya kegagalan dapat secara efektif dikurangi, memastikan operasi stabil peralatan.

Spesifikasi Harga Filter Vakuum

Harga filter drum vakum berputar dipengaruhi oleh sejumlah faktor. area filtrasi adalah faktor penting, dari penggunaan laboratorium peralatan kecil hingga penggunaan industri peralatan besar, area yang lebih besar, jumlah harga yang lebih tinggi. bahan peralatan juga terkait dengan biaya, ketika berhubungan dengan bahan-bahan korosif, penggunaan campuran khusus tahan asam dan alkali atau plastik rekayasa, biaya relatif tinggi.

Pilih kami sebagai produsen filter bob rotasi Anda, kami mengandalkan pengalaman industri bertahun-tahun, teknologi produksi canggih dan pencarian inovasi, untuk menciptakan filter yang sangat efisien dan dapat diandalkan, untuk memberikan jaminan yang kuat untuk proses produksi Anda.
